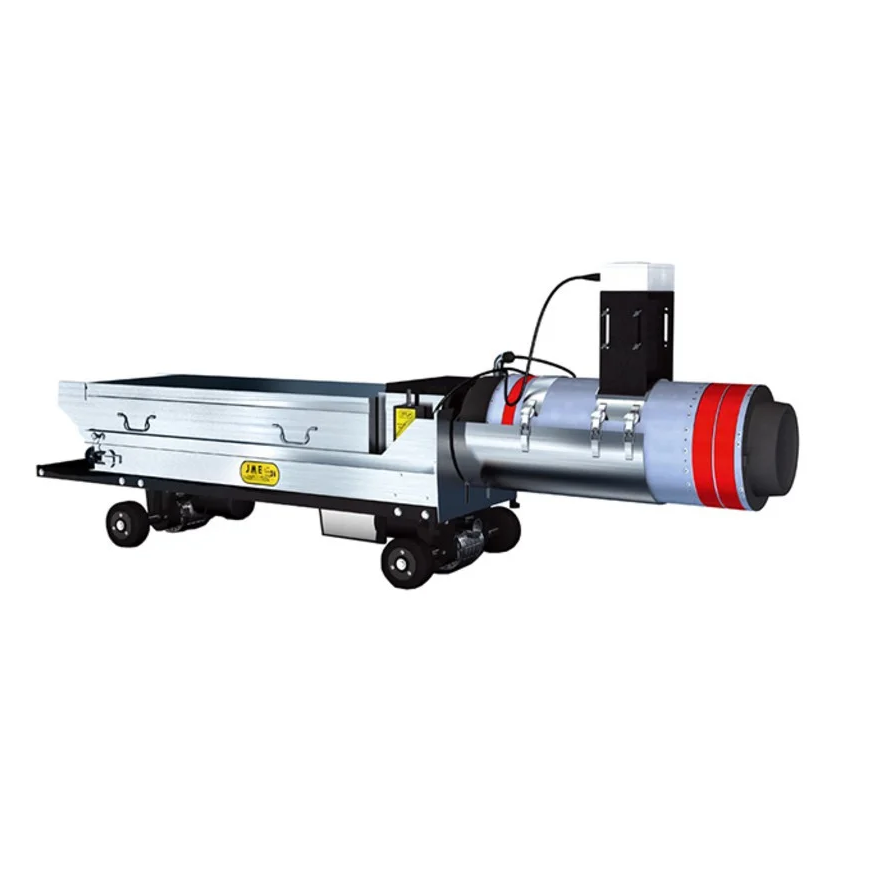

JME 24 Рентгеновский кроулер

JME 24 Рентгеновский кроулер

Кроулер является мобильным радиографическим комплексом с аккумуляторным питанием и дистанционным управлением. Устройство разработано для получения панорамных радиографических изображений стыковых швов труб.
Данные самоходные установки производятся фирмой “JME Ltd”(Великобритания) в соответствии с концепцией модульного построения конструкции и комплектуются, как правило, рентген генераторами компании “ICM S.A.”(Бельгия).
Как показывает практика, использование рентгенографического кроулера позволяет значительно ускорить процесс строительства трубопровода и существенно повысить производительность работ по контролю сварных соединений.

Каждый модуль JME изготовлен из высококачественных материалов, что обеспечивает надежность готового изделия, простоту эксплуатации и возможность продление срока службы.
Принцип действия кроулера основан на специальных требованиях, предъявляемых к сварным работам и методам радиографии, и зависит, в основном, от возможности отцентрировать источник радиографического излучения внутри зоны кольцевого шва. После того как центровка источника излучения обеспечена, вырабатывается команда-разрешение на рентгеновское излучение в течение заранее установленного времени экспозиции. Излучение регистрируется кассетой с пленкой, закрепленной на наружной поверхности вдоль шва, после истечения заданного времени вырабатывается сигнал, разрешающий перемещение кроулера к следующему сварному соединению, требующему выполнения контрольных операций.
Центром управления всеми функциями комплекса является электронный блок. Имеющиеся органы управления позволяют регулировать: таймер экспозиции (со ступенями х10); переключатель сброса логических установок; включать кнопку движения вперед, используемую при загрузке собранного кроулера внутрь трубы
