Автоматизированная рентгенографическая система АРИОН-19.19.20.32/2

Автоматизированная рентгенографическая система АРИОН-19.19.20.32/2

Универсальная автоматизированная система Арион-19.19.20.32/2 предназначена для проведения неразрушающего радиографического контроля деталей в серийном и мелкосерийном производстве.

Камера радиационной защиты изготавливается в соответствии с ТУ 6968-014-96651179-2015 и рассчитана для работы с рентгеновскими аппаратами постоянного тока кабельного типа с анодным напряжением до 320 кВ. Камера обеспечивает ослабление первичного и рассеянного излучения до безопасных значений в соответствии с действующими нормами. Дополнительная радиационная защита не требуется.

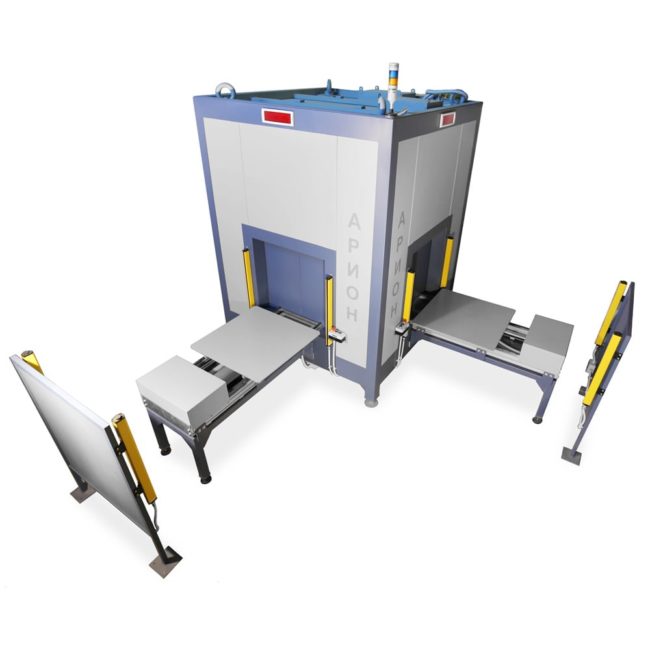

Конструкция защитной камеры выполнена из стали и свинца, имеет две двухстворчатые сдвижные двери и два стола для загрузки и размещения объектов контроля в кабине. Рентгеновский аппарат крепится на манипуляторе внутри кабины. Двери камеры, загрузочные столы и манипулятор рентгеновского аппарата автоматизированы. Смена стола с загруженным объектом контроля осуществляется в автоматическом режиме по команде оператора.

Камера оснащена системой вытяжной вентиляции, блокировкой самопроизвольного открывания дверей, а также блокировкой включения рентгеновского аппарата при открытых дверях. Для светозвуковой сигнализации и индикации режимов работы рентгеновского аппарата используется сигнальная лампа-вспышка и световое табло «Рентгеновское просвечивание».

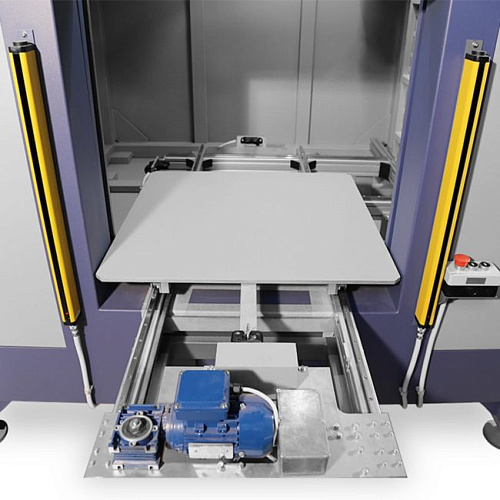

Световые фотобарьеры обеспечивают защиту персонала от травмирования в зоне движения загрузочных столов. Для ввода кабеля питания и управления рентгеновским аппаратом предусмотрен специальный рентгенозащитный кабельный ввод.

Автоматизированная загрузка столов, регулировка фокусного расстояния и контроль режимов работы рентгеновского аппарата осуществляется оператором с помощью внешнего пульта управления.
