Назначение мобильного беспроводного комплекса цифровой радиографии Экоскан

Беспроводной программно-аппаратный комплекс Экоскан предназначен для неразрушающего контроля промышленных изделий методом прямой цифровой радиографии. Применение комплекса Экоскан позволяет исключить использование рентгеновской плёнки и необходимость содержания оборудования и помещений для её химобработки, расшифровки и последующего хранения. Комплекс может быть использован при контроле труднодоступных объектов в полевых и в заводских условиях без использования дополнительных источников питания.

Утверждение типа СИ, сертификаты и методики

Комплексы цифровой радиографии Экоскан внесены в Государственные реестры средств измерений 3 стран:
— России (№ 84262-21),
— Республики Беларусь (№ РБ 03 20 9599 23),
— Республики Казахстан (№ KZ.02.03.01063-2023/84262-21).

Состав комплекса Экоскан 10

В базовую комплектацию комплекса Экоскан 10 входит защитный чехол и вспомогательные принадлежности для позиционирования детектора на различных объектах контроля.

Состав комплексов Экоскан 20, 25, 35, 40

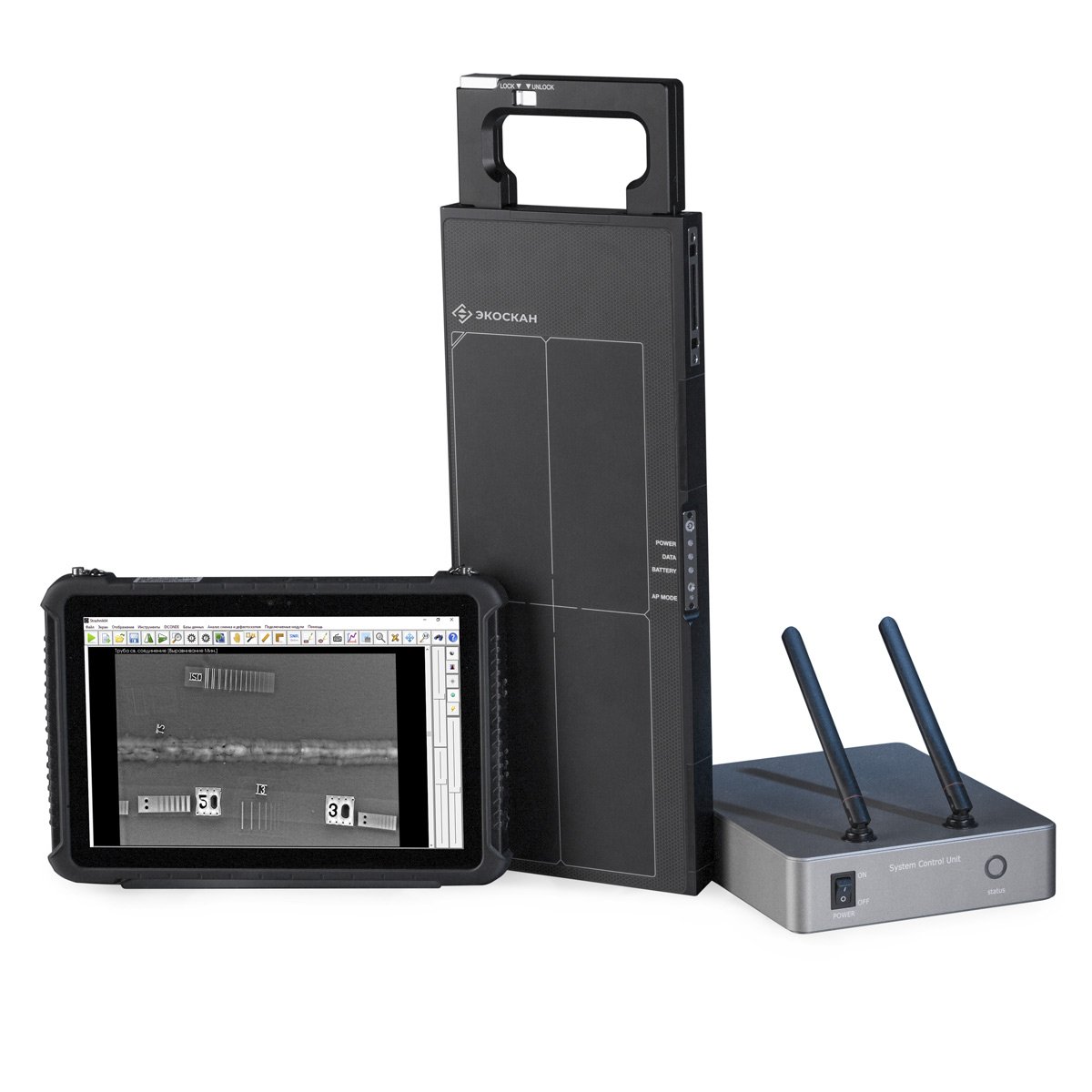

Комплекс цифровой радиографии Экоскан включает в себя статический портативный плоскопанельный рентгеновский детектор, защитный чехол, управляющую станцию оператора-дефектоскописта с предустановленным программным обеспечением «Стражник», а также беспроводную точку доступа, служащую промежуточным звеном между управляющей станцией и детектором в условиях отсутствия возможности установки прямой беспроводной связи. Благодаря использованию промышленного планшетного компьютера, а также системе автономного питания детектора на основе двух комплектов сменных аккумуляторов, комплекс является полностью портативным. Составные части комплекса имеют защиту от влияния внешних факторов, таких как прямое попадание влаги и пыли, и имеют высокую механическую прочность при физическом воздействии во время установки и переноски оборудования. Для дополнительной защиты детектора используется защитный чехол, демпфирующий возможные удары при размещении детектирующего блока на объекте контроля.
Защитный чехол имеет возможность позиционирования на объекте контроля с помощью ремней, которые могут либо охватывать объект, либо растягиваться на специальных магнитных креплениях.
В качестве дополнительной оснастки может использоваться приспособление ПАУК-3М для позиционирования детектора на плоских поверхностях и на трубах. Прочная конструкция приспособления ПАУК-3М сочетает в себе ременной и магнитный способы позиционирования. Треножный штатив серии АРИОН ШРТ-3 служит для установки детектора непосредственно рядом с объектом контроля в полевых и стационарных условиях. Для работы в условиях заводских лабораторий рекомендован к применению специализированный штатив-манипулятор АРИОН ШМ-ЭКО-1, использование которого позволяет позиционировать относительно контролируемого объекта не только цифровой детектор, но и источник рентгеновского излучения. Дополнительная оснастка опционально поставляется по отдельному заказу.

Особенности комплексов цифровой радиографии Экоскан

• широкий модельный ряд детекторов с различными размерами эффективной рабочей зоны и габаритами, созданных на основе разнообразных технологий матриц и сцинтилляторов, позволяет решать обширный спектр задач в сфере промышленного неразрушающего контроля;
• высокая чувствительность детектора и широкий динамический диапазон позволяют осуществлять контроль изделия даже при условии, что объект находится в процессе эксплуатации (наличие продукта внутри трубопроводов, внешнего слоя изоляции и др.);
• питание детектора осуществляется как от сети переменного тока, так и от сменных аккумуляторов;
• дополнительный комплект аккумуляторов в составе комплекса позволяет увеличить время автономной работы и производить контроль без необходимости остановки на подзарядку аккумуляторов;
• составные части комплекса имеют защиту от влияния внешних факторов, таких как прямое попадание влаги и пыли, и имеют высокую механическую прочность при физическом воздействии во время установки и переноски оборудования;
• специальный защитный чехол демпфирует возможные удары при размещении детектирующего блока на объекте контроля;
• встроенный в детектирующий блок датчик рентгеновского излучения позволяет получать снимки автоматически после начала экспозиции;
• внутренняя память детектора позволяет накапливать и объединять полученные изображения для последующей обработки, не требуя связи с управляющей станцией оператора-дефектоскописта;
• плоскопанельный детектор адаптирован для работы как с рентгеновскими аппаратами постоянного потенциала, так и с импульсными рентгенаппаратами.

Возможности программного обеспечения «Стражник»

• автоматическое определение базового пространственного разрешения по дуплексному проволочному эталону;
• построение профиля, показывающего уровни изменения градаций серого для анализа качества и однородности изображения;
• построение гистограммы, показывающей распределение пикселей по градациям серого, для оптимизации контрастности отдельных участков изображения;
• объединение накопленных в ходе экспозиции кадров для формирования изображения лучшего качества;
• автоматическое измерение нормализованного отношения сигнал-шум;
• изменение уровня усиления получаемого детектором сигнала — используется во избежание перенасыщения уровня серого на снимке в случае отсутствия возможности изменения режима экспозиции рентгеновского аппарата;
• калибровка детектора по смещению, усилению и битым пикселям способствует улучшению качества получаемого изображения в зависимости от режима экспозиции;
• обработка изображения для повышения удобства расшифровки снимка — изменение яркости, контрастности, гамма-коррекция либо ручным способом, либо с помощью набора готовых фильтров (минимальное и максимальное выравнивание, усиление резкости, рельеф);
• линейные измерения в задаваемом оператором масштабе, определение и измерение утонения или утолщения материала;
• архивное хранение данных в защищенном формате DICONDE с последующим созданием файлов в других форматах (BMP, JPEG, TIFF).
• измененные на посторонних устройствах изображения формата DICONDE обозначаются специальным символом, защищающим снимки от нежелательного редактирования;
• интуитивно понятный интерфейс не вызовет трудностей в расшифровке и обработке изображений даже для начинающих специалистов;
• возможность импорта внешних нормативных баз данных для работы с дефектами и формирование заполненных на основании обработки изображения отчетов по заранее созданному шаблону.
