Адгезиметр-нож с плоским резаком В7

Адгезиметр-нож с плоским резаком В7

Метод надреза (решётчатый или параллельный) является оптимальным способом экспресс-оценки адгезии (силы сцепления) однослойных и многослойных покрытий (не текстурированных) толщиной до 250 мкм на металлических или полимерных основаниях. Это единственный способ оценить качество межслойной адгезии (основание-грунт-база-лак) в процессе производства изделий. Он заключается в нанесении на покрытии глубоких (прорезания насквозь до основания) параллельных надрезов в перпендикулярных направлениях. При методе одновременного параллельного надреза покрытия (в отличии от надреза покрытия ножом с одним лезвием) происходит сдвиг покрытия вдоль основания, на которое покрытие нанесено, что существенно увеличивает точность метода измерения адгезии. Место разреза очищается щёткой или с помощью клейкой ленты-скотча (в зависимости от используемой методики) По характеру и площади разрушения покрытия визуально определяется величина его адгезии по балльной системе.

В стандарте ISO 2409 и ГОСТ 31149–2014 указывается, что необходимо сделать 6 линий надрезов и что расстояние между линиями надреза должно соответствовать толщине покрытия и типу подложки:

По методике ASTM D3359:

·         требуется 11 линий надрезов;

·         резак 1 мм для покрытий толщиной до 50 мкм;

·         резак 2 мм для покрытий толщиной от 50 до 125 мкм.

Рабочие лезвия ножей изготавливаются из закалённой стали, поэтому режущие кромки остаются острыми, а частота замены ножей сокращается. Для измерения адгезии покрытий предлагается два типа ножей: адгезиметры-ножи с плоским резаком и адгезиметры-ножи с круглой фрезой.

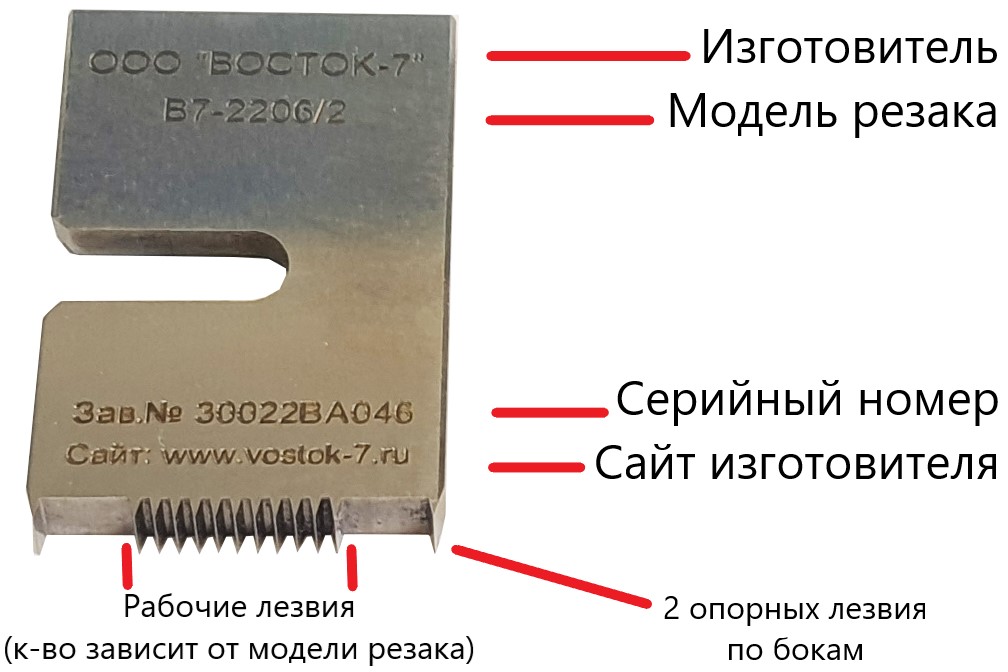

С плоским резаком имеет 1 режущую кромку, состоящую из 2 опорных лезвий по бокам и 6 рабочих лезвий по середине (согласно ISO и DIN) или 11 рабочих лезвий по середине (согласно ASTM)

С круглой фрезой имеет 8 режущих кромок, состоящих из 2 опорных лезвий по бокам и 6 рабочих лезвий по середине (согласно ISO и DIN) или 11 рабочих лезвий по середине (согласно ASTM)

Адгезиметры-ножи с плоским резаком применяются для измерения адгезии покрытий на плоских и, главное, изогнутых поверхностях изделий (бамперы автомобилей, корпуса зеркал, элементы с заметным радиусом кривизны и пр.), а также твёрдых покрытий, где требуется приложить заметное усилие на адгезиметр, чтобы прорезать покрытие до основания (защитные покрытия на эпоксидной основе).

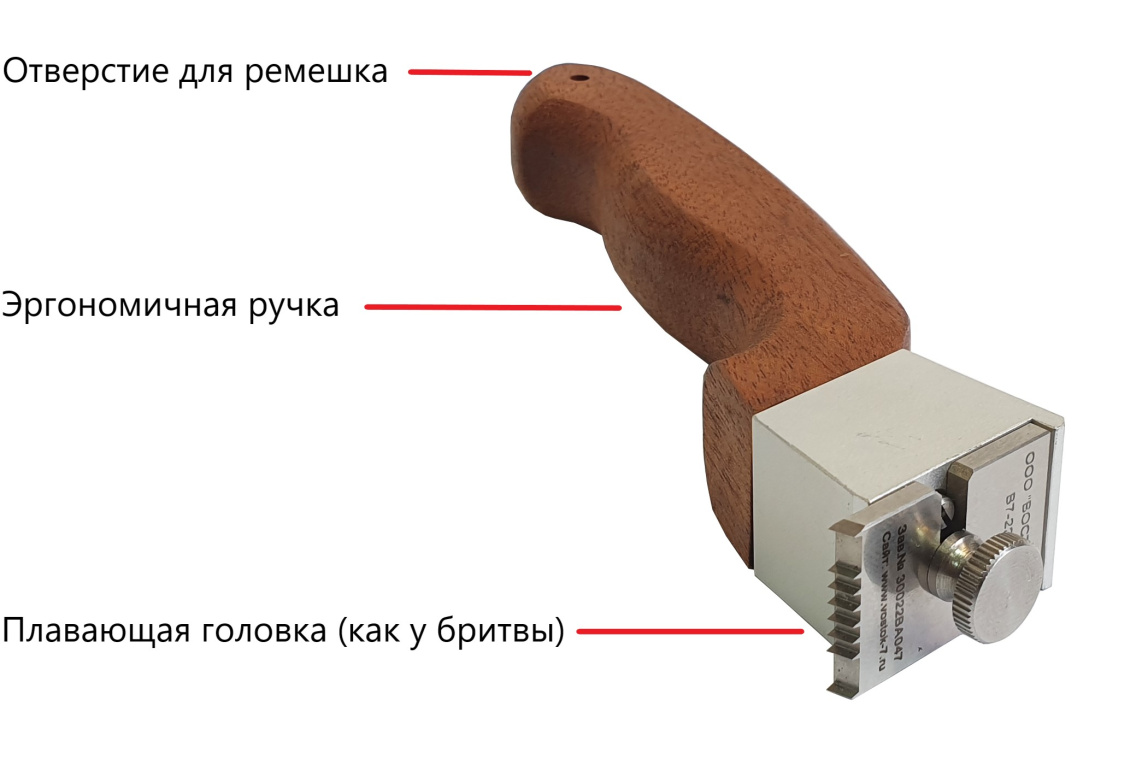

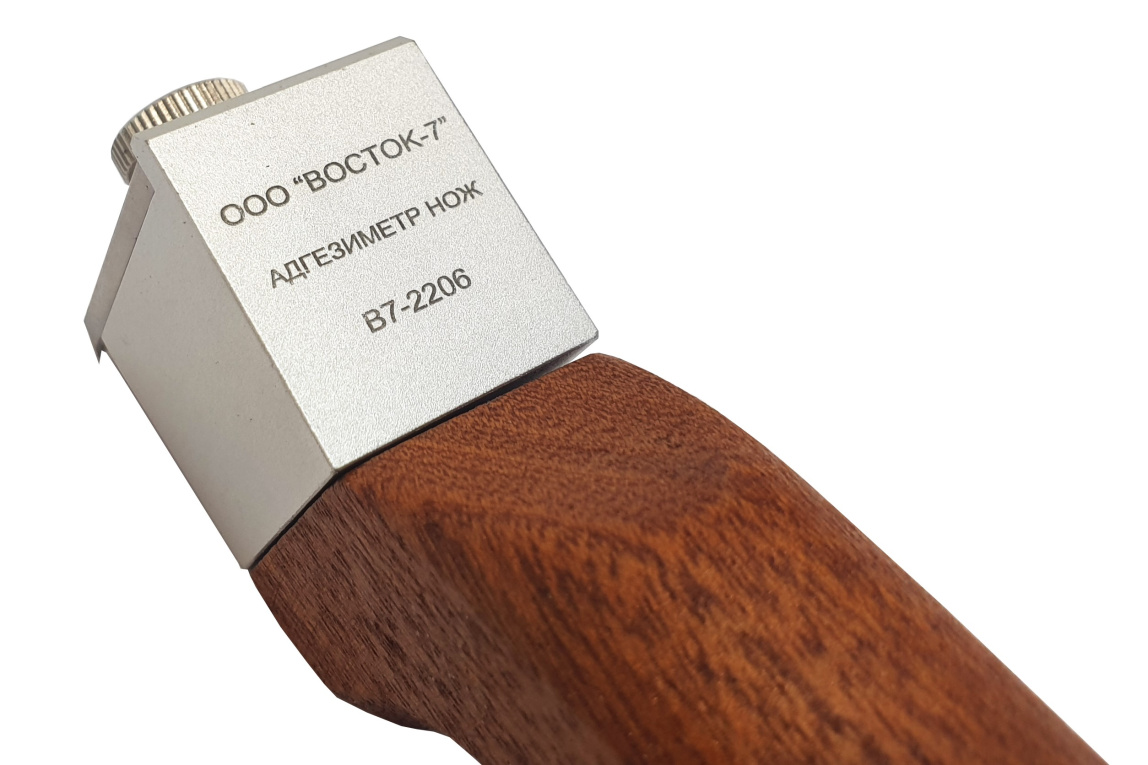

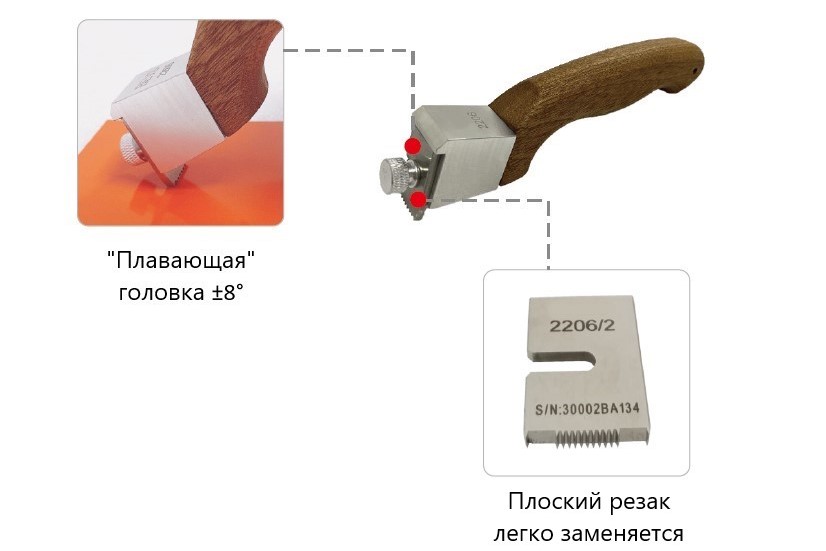

Адгезиметры-ножи с плоским резаком имеют специальную "плавающую" или независимую режущую головку. Это позволяет быть уверенным, что при нажатии под любым углом адгезиметр во время надреза будет прижат плотно к покрытию, а его резак расположен строго перпендикулярно образцу. Некоторые представленные на рынке аналоги предлагают только жёстко зафиксированную режущую головку. Этот недостаток в конструкции не только делает неудобным применение адгезиметра, но и приводит к ошибкам из-за изменения положения руки при надрезе. А также не позволяет провести корректно испытание на образцах со сложной геометрией (автомобильные бамперы, бутылки с покрытием, трубы и пр.)

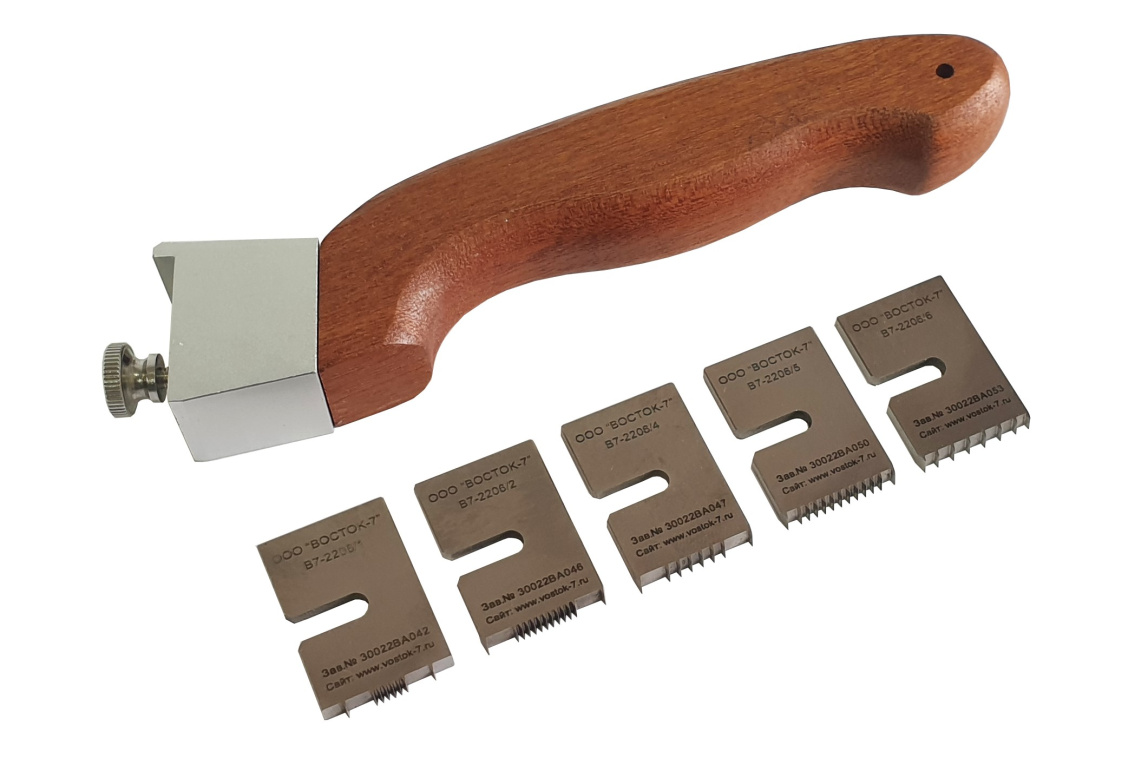

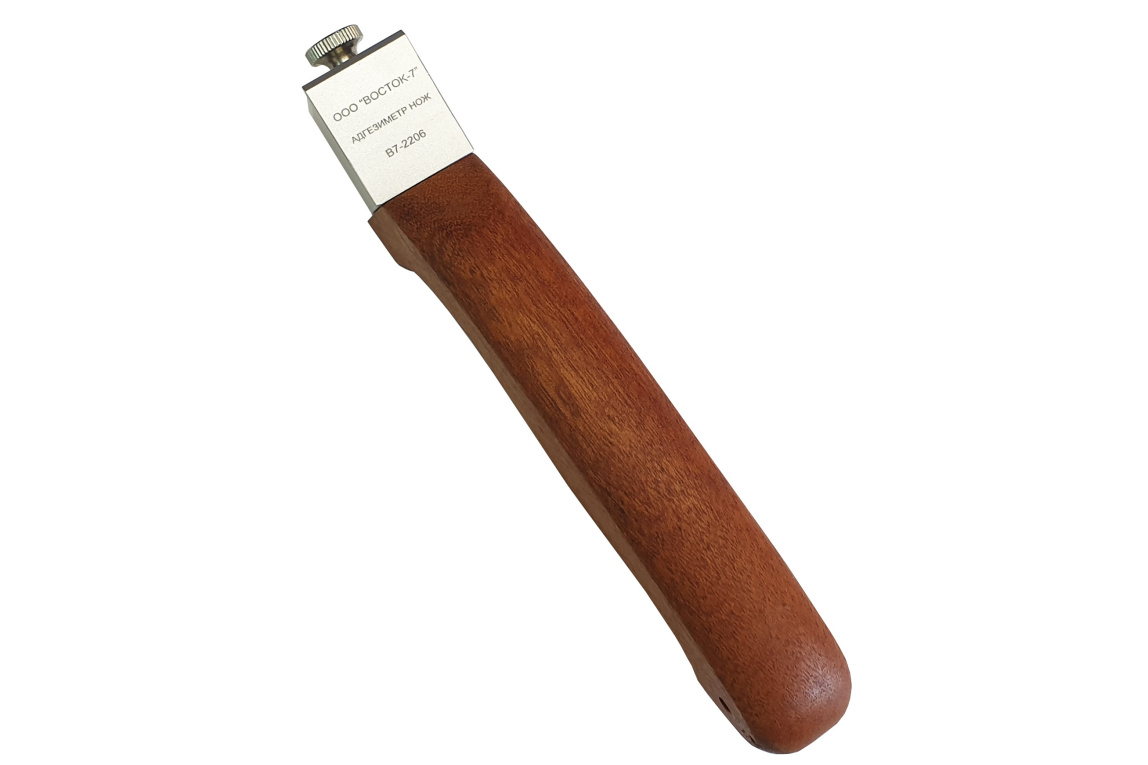

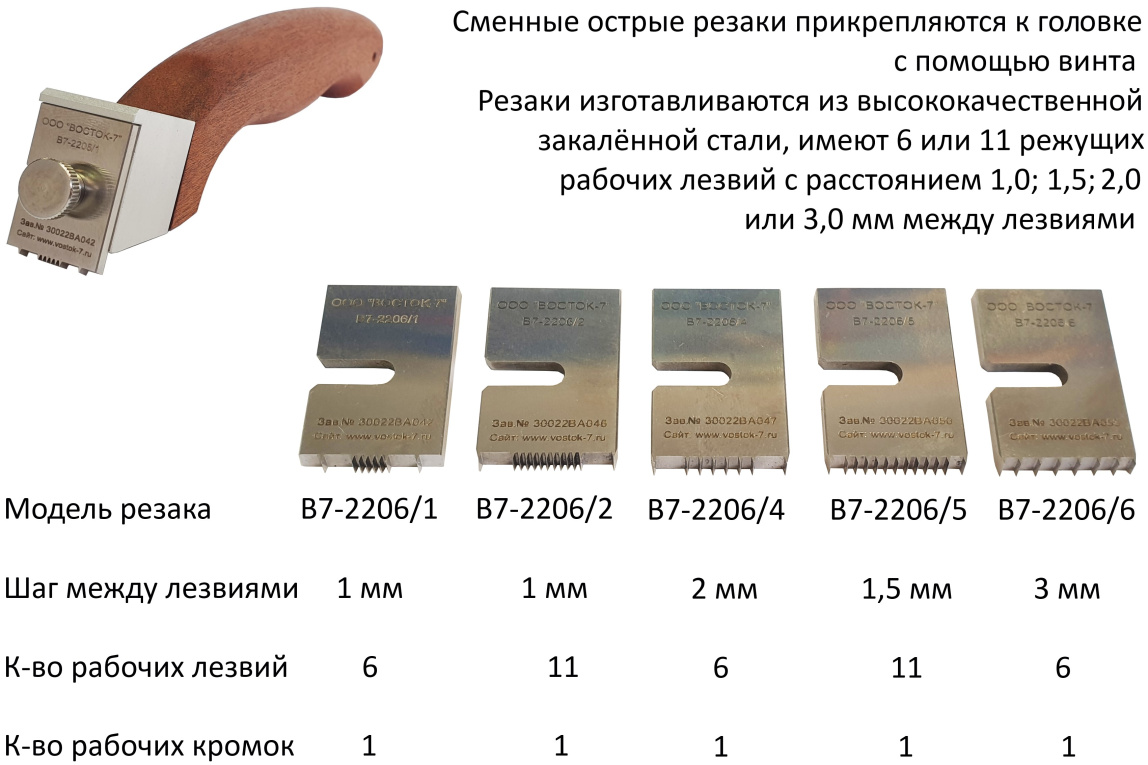

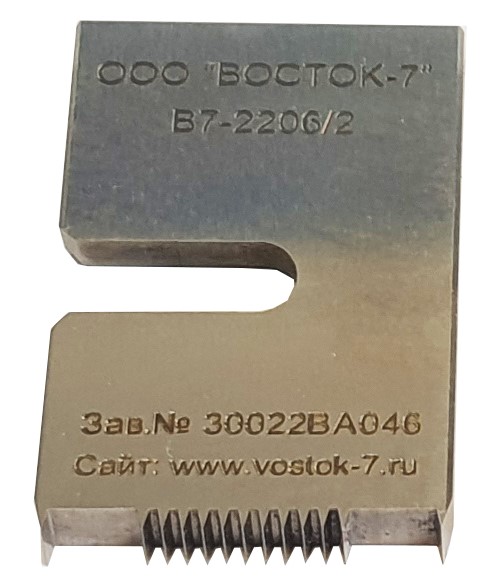

Адгезиметры-ножи с плоским резаком имеют эргономичную деревянную ручку для удобства держания в ладони и сменные острые резаки, которые прикрепляются к головке с помощью винта. Резаки изготавливаются из высококачественной закалённой стали, имеют 6 или 11 режущих рабочих лезвий с расстоянием 1 мм, 1,5 мм, 2 мм или 3 мм между лезвиями. После нанесения разрезов проводится визуальная оценка состояния покрытия по балльной системе (4-х по ГОСТ 15140 и 6-и по ISO 2409, ASTM D3359). Прибор может использоваться для определения адгезии покрытия по методу решётчатых и параллельных разрезов в соответствии со стандартами ГОСТ 15140, ГОСТ 31149, ISO2409, DIN 53151, ASTM D3359-2017. Износостойкая и прочная конструкция позволяет тестировать как тонкие, так и толстые или прочные покрытия на всех поверхностях как в лаборатории, так и на строительной площадке.

Для выбора необходимого типа ножа-адгезиметра и сменных запасных частей воспользуйтесь таблицей:
