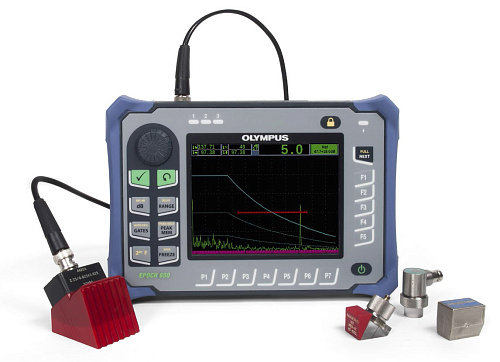

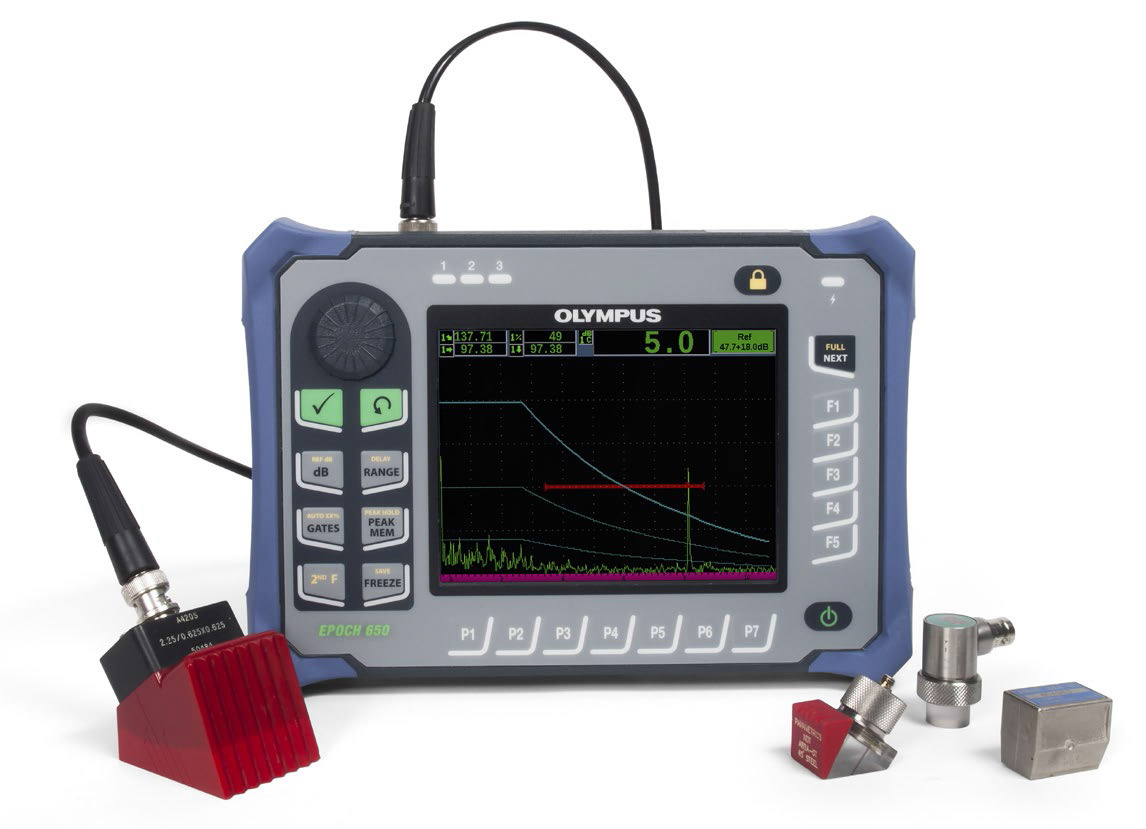

Olympus EPOCH 650 ультразвуковой дефектоскоп

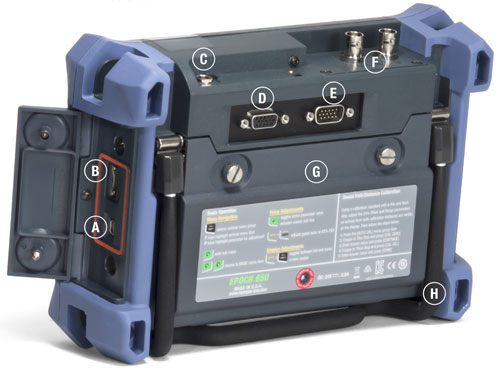

Вводы/выводы

USB-порты

Скоростной USB On-The-Go (OTG)

Порт RS-232

Да

Видеовыход

Стандартный выход VGA

Вводы/Выводы

Аналоговый выход

1 аналоговый выход (опция); возможность выбора полного диапазона 1В/10В, 4 мА макс.

Выход сигнализации

3 выхода сигнализации, 5 В TTL, 10 мА

Вход/выход триггера

Вход триггера, 5 В TTL;
Выход триггера, 5 В TTL, 10 мА

Входы кодировщика

1-осевая линия кодировщика (квадратура – только с модулем для коррозионного мониторинга)

Защита от воздействий окружающей среды

Степень защиты IP

Конструкция имеет класс защиты от проникновения загрязнений: IP67 (модель с панелью навигации) или IP66 (модель с ручкой регулятора), согласно IEC 60529-2004 (Степень защиты, обеспечиваемая корпусом — Код IP).

Соответствие прибора классу IP подтверждено в ходе контрольных испытаний Olympus перед началом массового производства.

Работа во взрывоопасной атмосфере

Безопасная работа по Классу I, Раздел 2, Группа D стандарта NFPA 70 (Национальная Ассоциация пожарной безопасности США), Статья 500, и контроль по стандарту MIL-STD-810G, Метод 511.4, Процедура I.

Устойчивость к ударам

MIL-STD-810G, Метод 516.5, Процедура I, 6 циклов для каждой оси, 15 г, 11 мс полусинусоида.

Устойчивость к вибрации

MIL-STD-810F, Метод 514.5, Процедура I, Приложение C, Рис. 6, воздействие: 1 час на каждую ось

Рабочая температура

от –10 °C до 50 °C

Температура хранения батареи

От 0 °C до 50 °C

Общие

Габариты (Ш x В x Г)

236 x 167 x 70 мм

Вес

1,6 кг с литий-ионным аккумулятором

Клавиатура

Английская, международная, японская, китайская

Языки

Английский, испанский, французский, немецкий, японский, китайский, португальский, русский

Разъемы для преобразователей

BNC или LEMO 1

Хранение данных

Внутренняя память емкостью до 100 000 ИД, съемная карта памяти microSD на 2 ГБ (стандарт)

Тип батареи

Стандартный литий-ионный аккумулятор

Время работы от батареи

от 15 до 16 часов (литий-ионный аккумулятор),

Требования по питанию

От сети перем. тока: 100–120 В, 200–240 В, 50–60Гц

Тип дисплея

Цветной трансфлективный ЖК-дисплей VGA (640 × 480 пикселей) с частотой обновления изображения 60 Гц

Размер дисплея (Ш х В, диаг.)

117 × 89 мм, 146 мм

Генератор

Генератор

Настраиваемый генератор прямоугольных импульсов

ЧЗИ

от 10 до 2 000 Гц с шагом 10 Гц

Напряжение генератора

100 В, 200 В, 300 В или 400 В

Длительность импульса

от 25 до 5 000 нс (0,1 МГц) с технологией PerfectSquare™

Демпфирование

50, 100, 200, 400 Ω

Приемник

Усиление

от 0 до 110 дБ

Максимальный входной сигнал

20 В p-p

Входное полное сопротивление

400 Ω ± 5%

Полоса пропускания

от 0,2 до 26,5 МГц при −3 дБ

Настройки цифровых фильтров

30 наборов стандартных цифровых фильтров.
Семь фильтров, отвечающих требованиям EN12668-1:2010 (0,2-10 МГц, 2,0-21,5 МГц, 8,0-26,5 МГц, 0,5-4 МГц, 0,2-1,2 МГц, 1,5-8,5 МГц, 5-15 МГц)

Детектирование

Полная волна, положительная и отрицательная полуволна, РЧ

Линейность системы

По горизонтали: ± 0,5% FSW (полной ширины экрана)

Разрешение

0,25% высоты экрана, погрешность усилителя ±1 дБ

Отсечка

от 0 до 80% FSH с визуальной сигнализацией

Измерение амплитуды

от 0 до 110% FSH с разрешением 0,25 %

Частота измерений

Соответствует ЧЗИ во всех режимах

Калибровка

Автоматическая калибровка

Скорость звука, смещение нуля
Прямой луч (первый донный или эхо-эхо)
Наклонный луч (Путь УЗ или глубина)

Режимы контроля

Импульс-эхо, раздельно-совмещенный или теневой

Единицы измерения

миллиметры, дюймы или микросекунды

Диапазон

от 3,36 до 13 388 мм при 5 900 м/с

Скорость звука

от 635 до 15 240 м/с

Смещение нуля

от 0 до 750 мкс

Задержка отображения

от -59 до 13 401 мм; продольная скорость в стали

Угол ввода луча

от 0° до 90° с шагом 0,1°

Стробы

Измерительные стробы

Два полностью независимых строба для измерения амплитуды и времени пролета

Начало строба

Настраивается на всем отображаемом диапазоне

Ширина строба

Настраивается от начала строба до конца отображаемого диапазона

Высота строба

Настраивается от 2 до 95% от высоты экрана

Сигнализации

Положительный и отрицательный пороговые уровни, минимальная глубина (строб 1 и строб 2)

Измерения

Поля для отображения результатов измерений

5 полей (ручной или авто-выбор)

Строб (1, 2)

Толщина, УЗ-путь, проекция, глубина, амплитуда, время пролета, мин/макс глубина, мин/макс амплитуда

Эхо-эхо

Стандартная функция Строб 2-Строб 1; дополнительная функция отслеживания строба в интерфейсном стробе

Другие измерения

Значение выброса (дБ) для АРД-диаграмм, ERS (эквивалентный размер дефекта) для АРД-диаграмм, рейтинг (D) AWS D1.1/D1.5, значение отсечки, значения Эхо – Опорн. дБ

DAC/ВРЧ

Стандарт.

Точки DAC

до 50 точек, динамический диапазон 110 дБ

Специальные режимы DAC

Пользовательские DAC (до 6 кривых), 20-80% отображ.

Коррекция криволинейной поверхности

Стандартная функция. Коррекция для наружного диаметра при контроле наклонным лучом

Коррозия (опция)

Нулевой алгоритм измерения, коррекции V-пути, одиночный эхо или Эхо-эхо, кодированный B-скан
