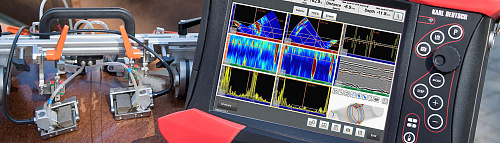

GEKKO: портативный ультразвуковой дефектоскоп на фазированных решетках

GEKKO — универсальный ультразвуковой дефектоскоп, который сочетает в себе классический метод ультразвукового контроля, метод TOFD, контроль в режиме фазированных решеток, а также методы TFM (Total Focusing Method, метод общей фокусировки) и FMC (Full Matrix Capture, метод полноматричного захвата).

Описание прибора

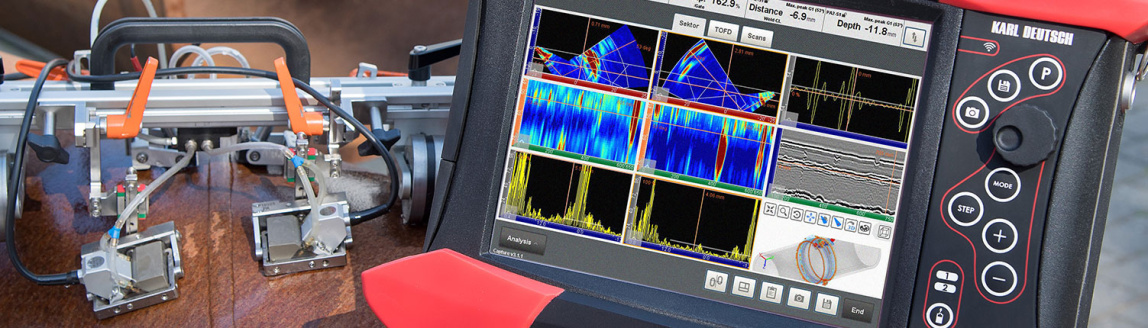

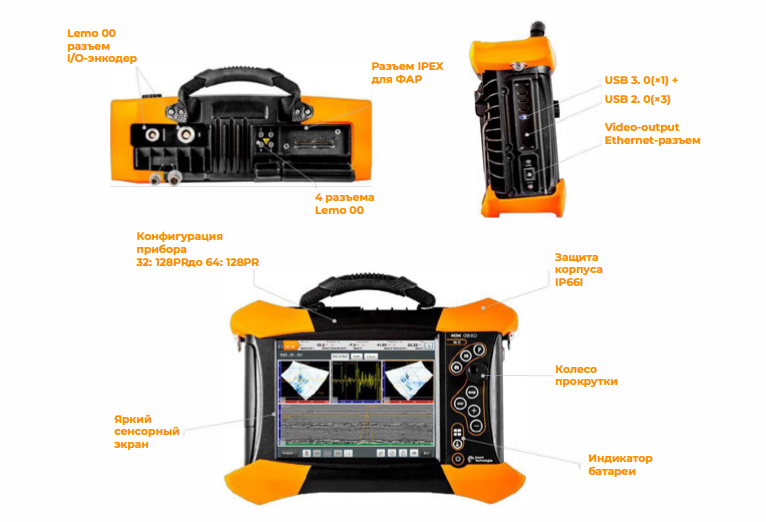

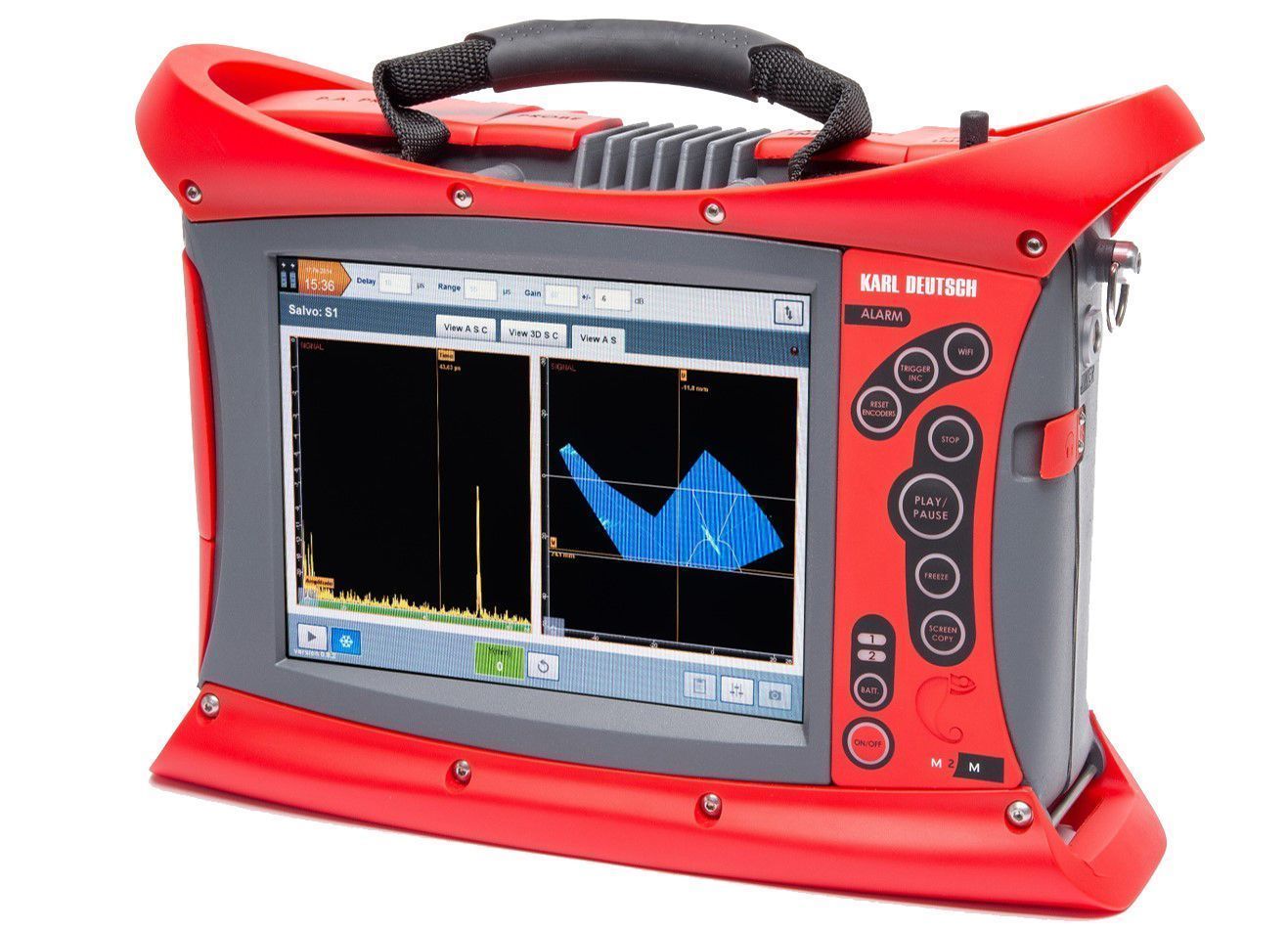

Дефектоскоп GEKKO полностью адаптирован к использованию в полевых условиях. Сенсорный дисплей снабжен антибликовым покрытием и устойчив к царапинам. Исполнение корпуса соответствует степени защиты IP66. Диапазон рабочих температур прибора составляет от −10 до +45 °C. GEKKO работает от двух съемных литий-ионных аккумуляторов, время автономной работы — 6 часов.

Дефектоскоп имеет встроенную память емкостью 256 ГБ, что позволяет сохранять данные измерений и экономит время при работе в полевых условиях. Прибор оснащен разъемами USB и Ethernet-разъемом, также есть возможность подключения Wi-Fi: все это позволяет ускорить передачу данных на компьютер и дистанционно управлять прибором при помощи программы TeamViewer.

Преимущества:

• Полное встроенное ПО для всех методов контроля-от разработки приложений и до контроля и отчетности
• Простой интуитивно понятный пользовательский интерфейс, ограничивающий время обучения и уменьшающий количество ошибок оператора
• Большая база преобразователей и сканеров разных производителей
• Быстрое создание настроек благодаря удобным мастерам калибровки в 3 клика
• Соответствие международным стандартам
• Эволюционная платформа постоянно обновляется благодаря обратной связи пользователей
• Режим мульти-групп для контроля сварных швов
• Контроль сварных швов толстостенных деталей из нержавеющей стали с апертурой до 128 элементов
• Карты коррозии большой площади до 5х5 метров с шагом 1 мм
• Контроль деталей сложной геометрии
• Удобные инструменты для работы с TFM включая калибровку ВРЧ
• Высокое разрешение изображение TFM до 128 элементов
• 3-х осевой контроль сложных изделий с отображением наложения в реальном времени
• 3-х осевое сканирование для создания коррозионной карты контроля
• Образ сварного соединения во время контроля
• Контроль методом TFM не ровных поверхностей

Методы TFM и FMC

TFM и FMC являются методами сбора данных. В режиме FMC (метод полноматричного захвата) один элемент преобразователя генерирует импульс, а все остальные элементы принимают отраженные сигналы, генерируя А-сканы. Процесс повторяется до тех пор, пока не сработает каждый элемент решетки и не будут получены все возможные комбинации передачи-приема сигнала.

Режим TFM (метод общей фокусировки) представляет собой процесс реконструкции изображения, который использует элементарные A-сканы, собранные в режиме FMC. Один и тот же набор данных FMC может быть источником нескольких TFM-изображений. Метод TFM предусматривает взаимодействие всех элементов решетки и всех импульсов в конкретной области сканирования. Таким образом, если применяется датчик на фазированных решетках с 64 элементами, формируется В-скан с очень широким пространственным разрешением в пределах одной длины волны.

Модели дефектоскопа GEKKO:

• 32:128PR
• 32:128PR TFM32
• 64:64PR
• 64:64PR TFM64
• 32:128PR TFM64
• 64:128PR
• 64:128PR TFM64
• 64:128PR TFM128
