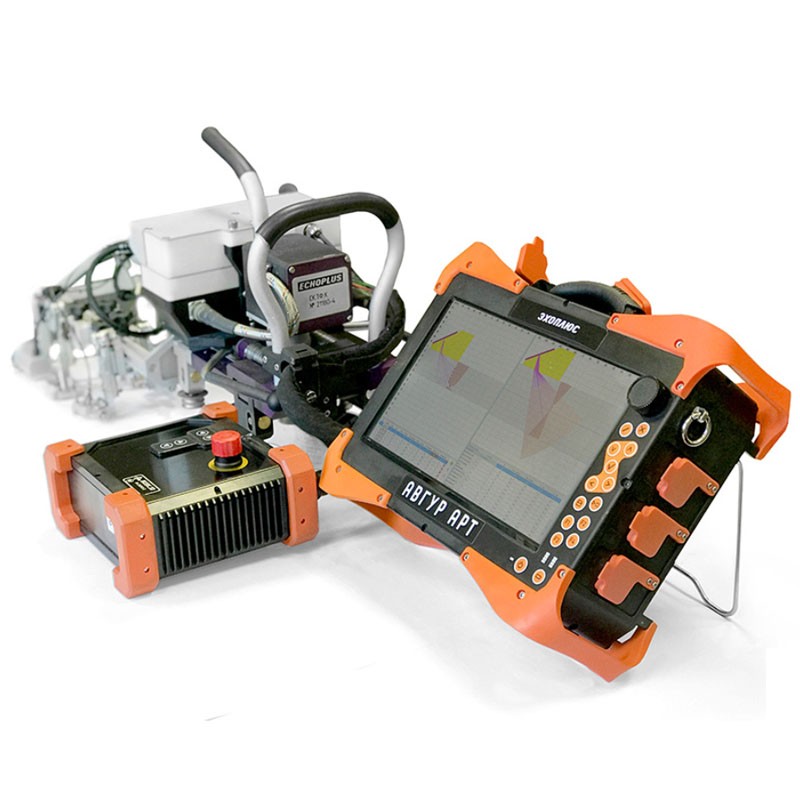

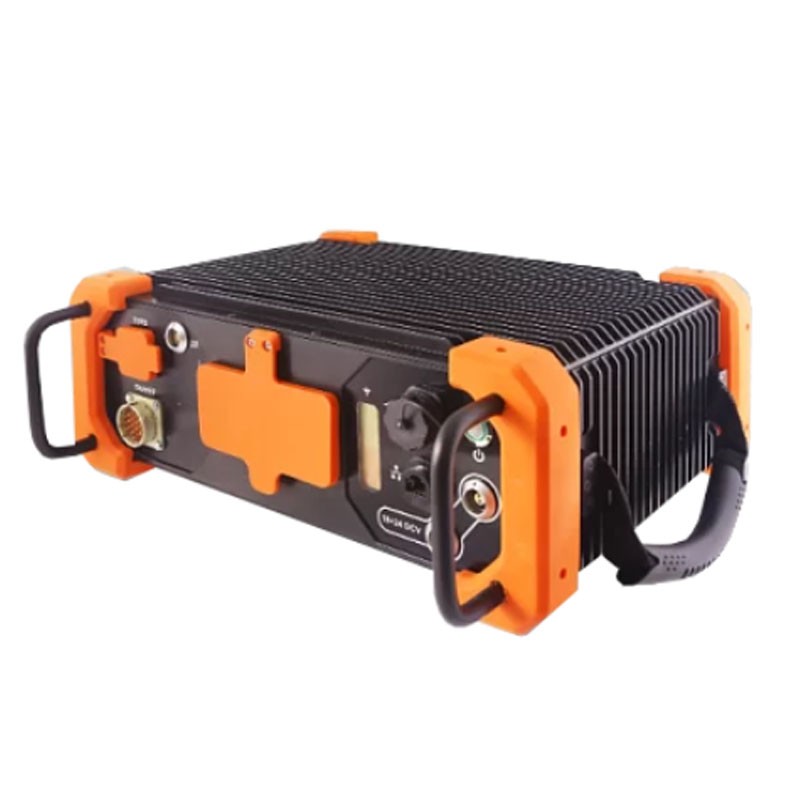

Модульная система АВГУР-ТФ с применением фазированных решёток и метода TOFD. Система успешно прошла испытания в ПАО «ГАЗПРОМ».
Объединение нескольких технологий контроля в одной модульной системе АВГУР-ТФ — эффективное решение для автоматизированного ультразвукового контроля сварных соединений, обеспечивающее максимальную отдачу от ультразвука без потерь производительности:

• ФР-режим — эффективный поиск дефектов различной ориентации по всему сечению шва;
• Зональная фокусировка — выявление дефектов по кромке сварного соединения (ручная и автоматическая сварка);
• TOFD-режим — дополнительная информация по дифракционным эхо-сигналам от дефектов;
• ЦФА-режим — наиболее точная визуализация дефектов, определение физических размеров дефектов;
• АВИК-режим — применение лазерного профиломера для измерения параметров сварного шва.

Ультразвуковой контроль сварных соединений в режиме ФР

• Калибровка ВРЧ / ПРЧ и чувствительности по углу
• Калибровка задержки в призме
• Расчёт законов фокусировки по глубине, по смещению, по радиусу
• Законы фокусировки рассчитываются прибором без импорта с компьютера
• Высокая производительность сбора данных
• Сочетание различных методов с использованием нескольких групп преобразователей за один проход, что повышает производительность контроля
• Создание эскиза объекта контроля и наложение эскиза на данные упрощают выявление и образмеривание дефектов
• Совместим со сканерами различных производителей
• Сохранение данных контроля для последующего анализа

Ультразвуковой контроль сварных соединений в режиме TOFD

• Высокая чувствительность контроля
• Независимость обнаружения дефекта от его ориентации
• Высокая производительность контроля за счёт проведения контроля всего объёма сварного соединения за один проход
• Сохранение результатов контроля для последующего анализа
• Калибровка глубиномера
• Расчёт параметров контроля с применением специализированной программы “УЗ калькулятор”
• Заключения по результатам могут настраиваться и выдаваться автоматически
• Совместим со сканерами различных производителей

Ультразвуковой контроль сварных соединений в режиме ЦФА

• Цифровая фокусировка антенны (ЦФА) в реальном времени и в виде постобработки
• Возможность оценки эквивалентной отражательной способности
• Измерения длины, высоты и координат дефектов с высокой разрешающей способностью
• Максимальная возможность классификации дефектов
• Применение различных алгоритмов обработки методом ЦФА для объектов контроля повышенной сложности
• Получение изображений высокого качества для повышения достоверности результатов контроля

Режим автоматизированного ВИК (АВИК)

C применением лазерного профиломера выполняется измерение параметров сварного шва: ширина и высота валика, смещение кромок, глубина межваликового западания, протяженность и высота подрезов.
