Система сбора данных Fluke 2686A

Система сбора данных Fluke 2686A

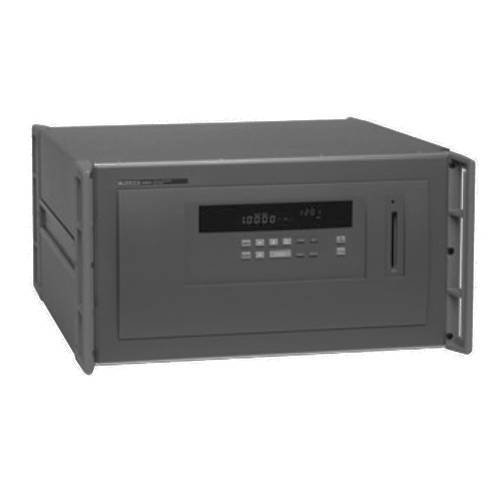

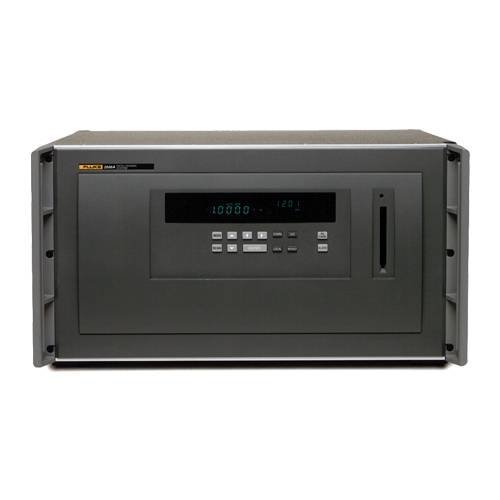

Система сбора данных Fluke 2686A -многоканальное решение для измерений и автоматической регистрации различных параметров в линиях, подключаемых к аналоговым модулям, которые устанавливаются в базовый блок. Предусмотрена функция мониторинга для оперативного контроля выбранных каналов.

Система сбора данных способна отслеживать показатели напряжения постоянного и переменного тока, сопротивление, частоту, величину постоянного тока, а при задействовании термопар, термисторов или RTD-датчиков – контролировать температурные характеристики. Прибор, в отличие от базового блока 2680A, может работать не только в сетевом режиме. Встроенная память и слот для подключения внешнего носителя PCMCIA делают возможной регистрацию данных в автономном формате.

Основные функции

Базовый блок Fluke 2686A может содержать от 1 до 6 сменных модулей. Пять слотов предназначены для установки 20-канальных аналоговых модулей – прецизионных PAI и/или быстродействующих FAI. Они оснащены АЦП с коммутационными элементами и обеспечивают выполнение последовательных измерений в подключенных линиях или считывание показаний с внешних датчиков. Шестой слот служит для установки цифрового модуля DIO, который способен регистрировать дискретные сигналы и предоставляет дополнительные управляющие функции. Если он не используется, в слот можно установить любой аналоговый модуль, позволяя задействовать для измерений 120 линий. Поддержка набора вычислительных функций обеспечивает автоматическую математическую обработку результатов измерений для 60 каналов. Прибор Fluke 2686A снабжен интерфейсом Ethernet для работы в сетевом режиме и портом RS232 для реализации сервисных функций.

Особенности

• PC-карта, совместимая с ATA, обеспечивает хранение результатов измерений, а также запись копии конфигурации, упрощая настройку прибора.
• ПО Fluke DAQ предоставляет средства для просмотра данных сканирования и их регистрации в файлах, а также позволяет удаленно настраивать и контролировать до 99 приборов серии 268xA через соединение Ethernet, в том числе с объединением их в группы "ведущий-ведомый".
• Встроенный дисплей с основным, дополнительным и сигнальными индикаторами и кнопочный интерфейс служат для настройки и управления прибором при локальном применении, а также может использоваться для просмотра показаний в режиме мониторинга.
