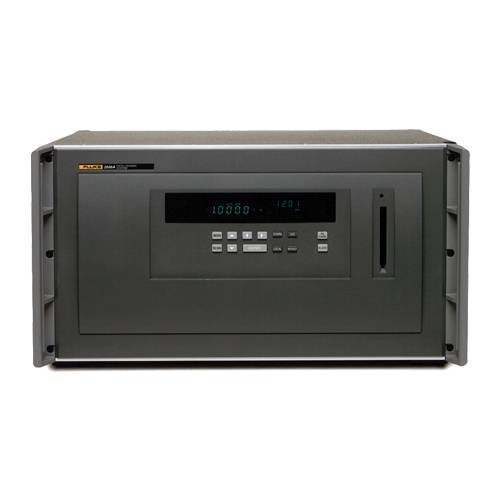

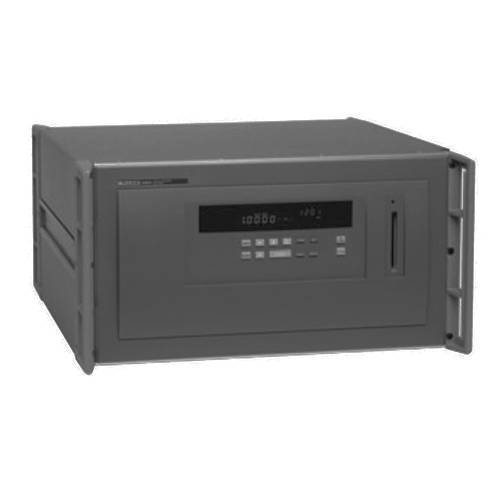

Система сбора данных Fluke 2680A

Система сбора данных Fluke 2680A

Система сбора данных Fluke 2680A сочетает в себе высокую точность и гибкость, позволяя реализовать функции многоканального автоматизированного контроля в промышленных и исследовательских приложениях. Базовый блок предназначен для работы в сетевом режиме и оснащается шестью слотами для установки 20-канальных аналоговых модулей для измерений. Один из слотов можно использовать также для цифрового модуля, расширяющего функции управления.

От регистраторов семейства Hydra система сбора данных отличается повышенной производительностью и эффективностью, позволяя при использовании одного шасси задействовать до 120 каналов контроля, а при объединении нескольких таких изделий в общую систему, отслеживать более 2000 параметров.

Функциональные возможности Fluke 2680A

Системы семейства 268xA выполняют сбор данных путем опроса подключенных каналов и датчиков. При этом могут отслеживаться показатели постоянного и переменного напряжения, сопротивления, постоянного тока, частоты, а при задействовании термопар, RTD-датчиков или термисторов – определяется температура. Наличие математических функций позволяет выполнять автоматические вычисления для 60 каналов. Они обладают такими же возможностями по сигнализации, что и аналоговые каналы, обеспечивая мониторинг и подачу сигналов тревоги по расчетным значениям в режиме реального времени. Для дистанционного считывания данных и реализации функций удалённого управления шасси Fluke 2680A оборудуется интерфейсом Ethernet с поддержкой 10BaseT и 100BaseT, а для калибровочных операций – портом RS-232.

Типы сменных модулей

• FAI – аналоговый быстродействующий, на основе 16-битного АЦП с системой коммутации на твердотельных переключателях, обладает наивысшей производительностью.
• PAI – аналоговый высокоточный, с 18-разрядным АЦП и коммутационной системой на герконовых реле, способен работать с напряжениями повышенного номинала.
• DIO – цифровой, с 20 универсальными дискретными каналами входа-выхода, 8 релейными линиями и интегрированным счетчиком с функцией суммирования.

Комбинированное питание

Базовый блок функционирует под управлением ПО Fluke DAQ с удаленного ПК и может применяться в любых условиях. В местах, где отсутствуют розетки для подключения к стационарной сети переменного тока, предусмотрена возможность работы от батареи или аккумуляторов напряжением от 9 до 45 В, способных запитывать 30-ваттную нагрузку продолжительное время.
