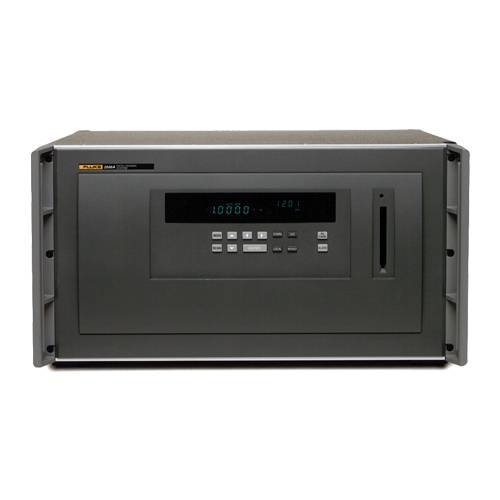

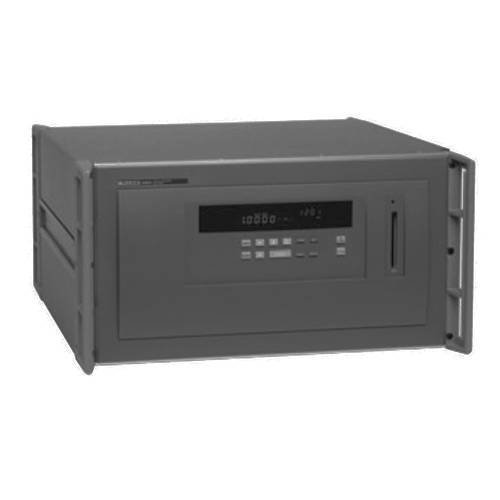

Система сбора данных Fluke 2680A-FAI

Система сбора данных Fluke 2680A-FAI

Система сбора данных Fluke 2680A-FAI - опциональный модуль, предназначенный для установки в базовые блоки серии 268x, который обеспечивает измерение электрических параметров и температуры по 20 аналоговым каналам с помощью соответствующих датчиков.

Система сбора данных построена на базе 16-битного АЦП, отличается высоким быстродействием и лучшей пропускной способностью в сравнении с модификацией PAI. Прибор является оптимальным выбором для приложений, связанных с обработкой большого количества информации при гарантированной точности измерений. Общее число измерительных линий может быть доведено до 120 путем дополнительной установки соответствующих компонентов. Кроме того, отдельные системы можно объединять в комплексы по 2000 и более каналов.

Функциональные возможности

Скоростной аналоговый модуль ввода Fluke 2680A-FAI построен на основе полевых транзисторов FET специального изготовления, благодаря чему обеспечивается возможность работы с напряжениями до 50 В с межканальной изоляцией до 15 В, что превышает отраслевой стандарт и гарантирует высокую достоверность показаний. Поддерживаются прямые измерения силы переменного и постоянного тока, напряжения, сопротивления и частоты, а также определение температуры с помощью сенсоров RTD, термисторов и термопар. При программном вводе характеристик преобразователей в систему можно легко интегрировать датчики давления, тензометрические сенсоры и измерители других типов.

Конструкционные особенности

Модули FAI и PAI работают под управлением микропроцессора Motorola 68302. Для выбора диапазона и измерение частоты используется ИС Stallion собственного производства Fluke. Многотактный АЦП построен на основе дискретных компонентов и ПЛИС, программируемой пользователем. Особенностью Fluke 2680A-FAI является использование для физического переключения сигналов при выборе каналов полупроводниковых реле с оптической связью, за счет чего обеспечивается высокая производительность считывания данных. Для расширения пропускной способности устройства используется специальный алгоритм выполнения измерений без перезаписи регистра Stallion.

Преимущества

• Настройка скорости измерений дает возможность гибко регулировать производительность.
• Простота подключения датчиков благодаря задействованию быстросъемного универсального разъема 2680A-180.
• Высокий рабочий ресурс за счет использования для коммутации каналов твердотельных переключателей.
