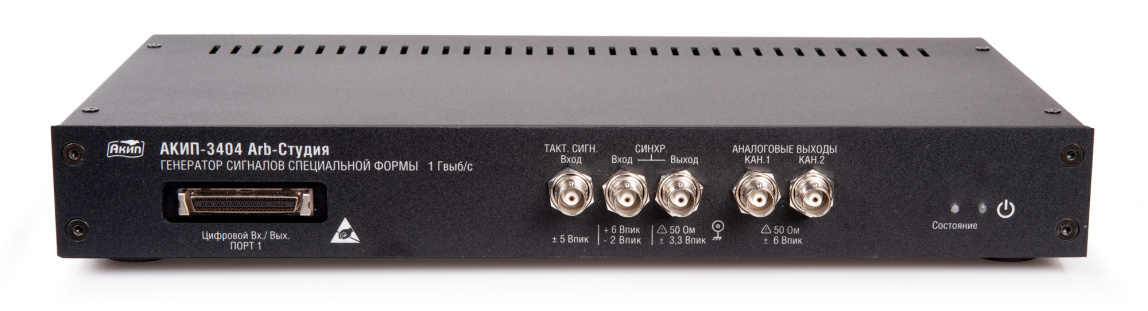

Генератор сигналов специальной формы АКИП-3404 ARB-студия с опцией D

Генератор сигналов специальной формы АКИП-3404 ARB-студия с опцией D – прибор для воспроизведения любых видов сигналов с заданной частотностью и формой. Устройство представляет собой модуль, который подключается к компьютеру через интерфейс USB и не может использоваться самостоятельно. Для управления используется комплектное бесплатное ПО, которые предварительно необходимо установить на ПК.

Технические особенности

• 2 аналоговых канала, 32 цифровых
• Частота дискретизации до 1 ГГц
• Максимальная частота до 125 МГц
• 36-битный ЦАП
• Память для СПФ 2 Мб

Каналы могут работать независимо друг от друга и воспроизводить сигналы с разными техническими характеристиками. Кроме того, есть возможность синхронизированной работы комплекса из 8 генераторов сигналов , что дает до 16 аналоговых каналов в сумме.

АКИП-3404 ARB-студия с опцией D позволяет формировать цифровые последовательности вместе с аналоговыми колебаниями. Это дает возможность тестировать и отлаживать оборудование со смешанными схемами. С помощью этого генератора эмулируется работа ЦАП и популярные протоколы передачи данных.

Прибор может генерировать цифровые сигналы, характерные для параллельной и последовательной передачи данных по цифровым шинам. С помощью генераторов этой серии можно проводить тесты шин UART, I2C. Помимо прочего, генератор может функционировать в режиме оцифровщика, то есть считывать поступающие логические сигналы и записывать их во внутреннюю память устройства.
