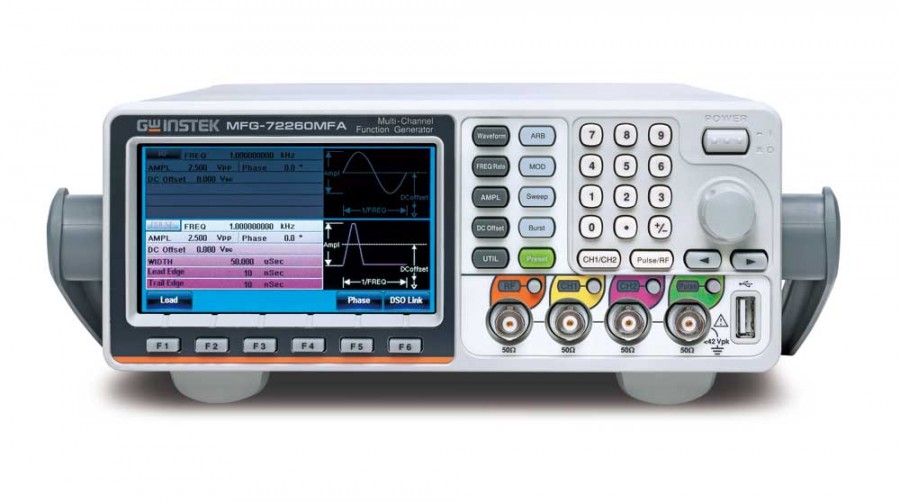

Многофункциональный генератор GW Instek MFG-72260MRA

Многофункциональный генератор GW Instek MFG-72260MRA оснащен 4 выходными каналами для генерации сигнала. Поддержка импорта параметров сигнала с осциллографов GW Instek обеспечивает удобство работы в составе диагностических комплексов.

Используемые выходные каналы полностью независимы и изолированы друг от друга, а также имеют полную гальваническую развязку. Дополнительно генератор имеет выход ТТЛ, а также вход, к которому специалист может подключить источник внешнего синхронизирующего сигнала.

Для интеграции оборудования с измерительными устройствами, а также для подключения к ПК и использования внешних носителей информации, предусмотрен порт USB, расположенный на передней панели прибора.

Разъем RJ-45 предназначен для подключения генератора GW Instek MFG-72230M по витой паре к сети. Благодаря этому, устройство может работать в составе учебных и лабораторных комплексов. Также, доступно удаленное управление прибором.

Программное обеспечение AWES используется для создания и редактирования сигналов, которые могут иметь произвольную форму и другие технические параметры. Вместе с программой поставляется каталог готовых файлов с разными типами сигналов. В библиотеке также доступны заранее запрограммированные равномерный и гауссовский шум, а также цифровые и кодированные сигналы.

Управление генератором GW Instek MFG-72230M осуществляется с помощью панели кнопок и цветного ЖК-дисплея разрешением 480 на 272 пикс, что позволяет использовать генератор без подключения к компьютеру.

Память, рассчитанная на 10 ячеек, позволяет сохранить настройки. Благодаря этому, вы можете быстро получить доступ к часто используемым настройкам, что удобно при тестировании однотипного оборудования.

Технические характеристики генератора:

• 4 независимых канала.
• Амплитуда - 10 Впик при нагрузке в 50 Ом.
• Имеется 14-битный АП, частота - 200 Мгц.
• Установлена память для загрузки параметров генерируемого сигнала на 16 К точек или 66 встроенных форм.
